Máquina de revestimento duro de chapa de desgaste de tocha quádrupla JH-700

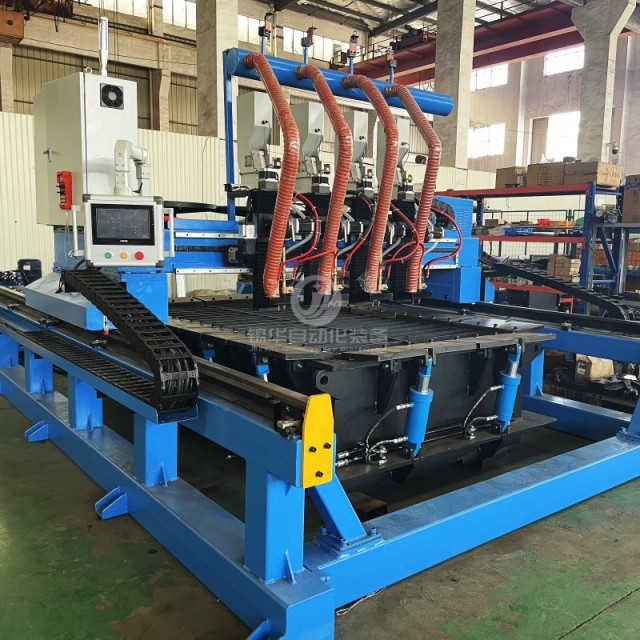

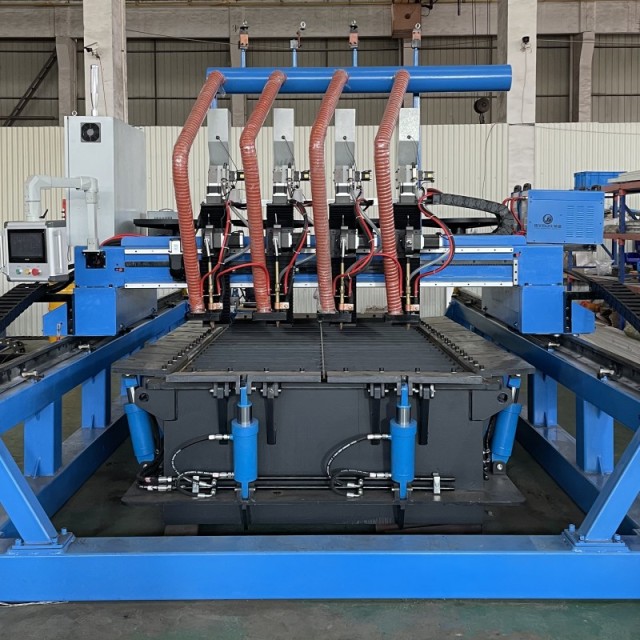

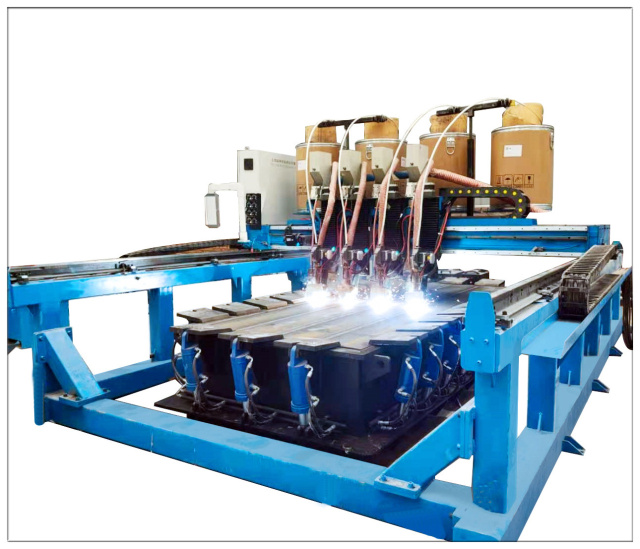

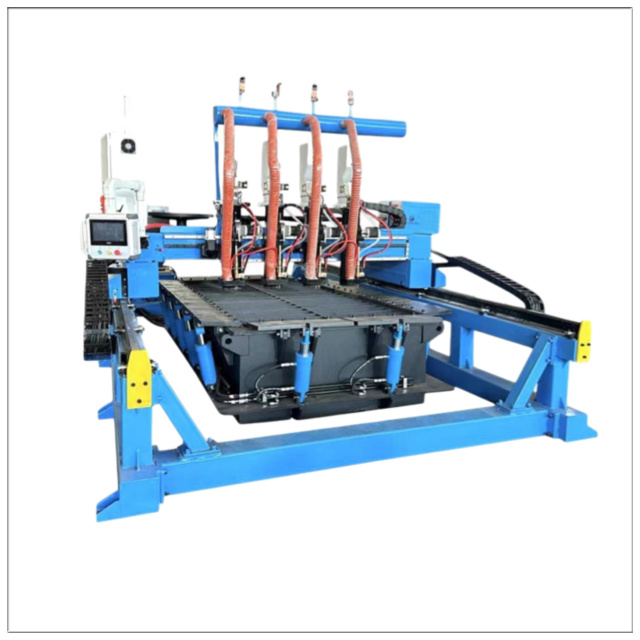

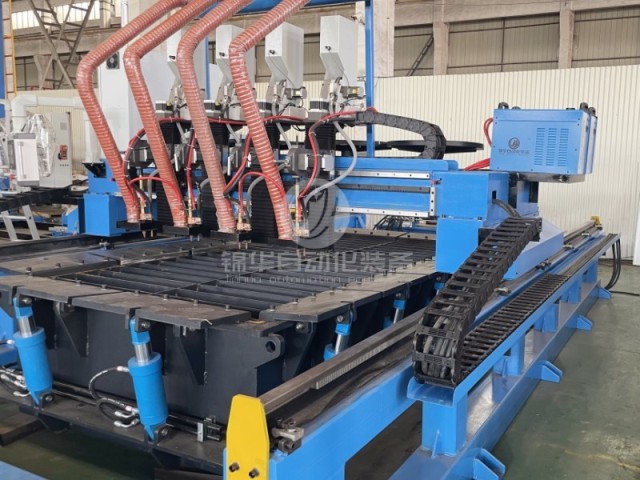

Nossa empresa desenvolveu uma nova geração de Máquina de Revestimento Duro de Placa de Desgaste de Tocha Quádrupla, que é baseada na introdução e absorção de tecnologia avançada estrangeira. Ela combina a situação atual em nosso país com muitos anos de acumulação técnica, desenvolvida especificamente para revestimento duro de placa resistente ao desgaste. O equipamento compreende uma estrutura de posicionamento móvel do tipo pórtico, uma mesa deslizante linear para ajuste vertical da tocha de soldagem, uma mesa deslizante linear para ajuste horizontal da tocha de soldagem, um sistema de resfriamento de água circulante para a tocha de soldagem, uma mesa de resfriamento de água circulante para a peça de trabalho, uma plataforma de colocação de fio de soldagem com um mecanismo autorrotativo, um duto de exaustão de fumaça, um alimentador de fio de velocidade ajustável, uma tocha de soldagem resfriada a água, gabinetes elétricos integrados, uma caixa de monitoramento de operação e assim por diante. O layout de toda a máquina é bonito e elegante, em linha com os princípios da ergonomia. Este equipamento de revestimento duro de placa resistente ao desgaste apresenta trabalho estável, operação simples, fácil manutenção, funcionalidade poderosa e tecnologia avançada.

Características:

Unidade de controle de deslocamento do eixo X/eixo Y

Sistema servo Panasonic A6 japonês de acionamento duplo como unidade de controle de acionamento do eixo X/eixo Y, o servo tem alta inércia, controle de valor absoluto e outras vantagens, sem repetição de erro cumulativo, etc. Eixo X viajando através do servo, redutores planetários, transmissão de cremalheira e pinhão de precisão de 7 graus.

Elevação do eixo Z

Motor de passo Yamasha do Japão e motor de passo OPG de Taiwan como unidade de controle do eixo Z.

Corrediça de elevação CNC

O levantamento da tocha de soldagem é acionado por um parafuso de esfera de precisão e controlado por um motor de passo Yamasha drive + OPG de Taiwan. A tocha de soldagem é montada no suporte de mesa deslizante e de elevação CNC para deslocamento e oscilação, e a tocha de soldagem pode cobrir completamente as dimensões especificadas da área de revestimento da placa.

Pistola de solda

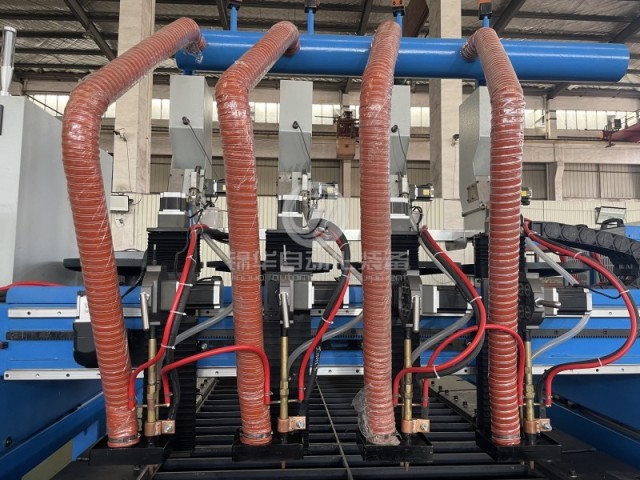

A tocha de soldagem é desenvolvida por nossos técnicos com base em anos de experiência. A tocha é feita de cobre pesado em cromo por ferramentas de máquina de precisão CNC, e a cabeça de soldagem é acionada por elevação CNC e mesa deslizante. A pistola de soldagem tem as vantagens de resfriamento de água circulante, alta condução de corrente, etc. A pistola de soldagem tem as vantagens de mecanismo firme e alta condução de corrente contínua.

Sistema de controle principal

O equipamento adota o TECO PLC como unidade de controle principal, e a interação homem-máquina adota operação de tela sensível ao toque de 10,2 polegadas, enquanto isso, é equipado com controle remoto sem fio para operar o equipamento de modo a tornar a operação mais simples. A unidade de controle principal suporta CANopen, Modbus, RS-232, comunicação de barramento industrial padrão. O eixo XY adota servo drive de alta inércia Japan Panasonic A6, e o levantamento do eixo Z adota o drive Japan Yamasha como unidade. Em termos de controle, o operador do equipamento só precisa inserir a largura de solda necessária, comprimento e outros parâmetros relacionados. O sistema calcula automaticamente a trajetória que deve ser sobreposta, e todo o processo de operação é extremamente simples. A parte de controle de alimentação de arame adota alimentador de arame de acionamento duplo para alimentação de arame, e nosso mecanismo de alimentação de arame é equipado com função de endireitador, e o arame se estende até 4 mm de comprimento para soldagem de sobreposição.

Fonte de alimentação de superfície digital inversora

JHM-650 core IGBT usando Infineon, para soldagem de superfície para desenvolver tecnologia especial de controle de característica plana, equipamento com uso contínuo de capacidade anti-interferência estável e forte, etc., na participação da indústria de superfície de mais de 40%. Infineon através da certificação IS09001/CE /U-CL/CSA.
