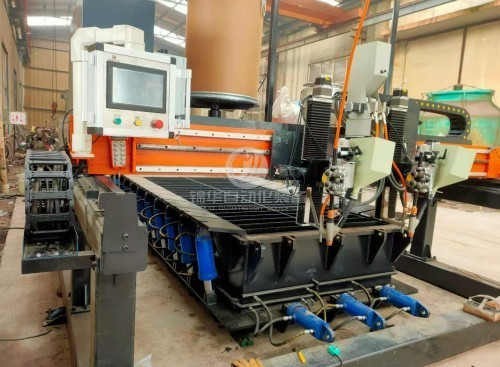

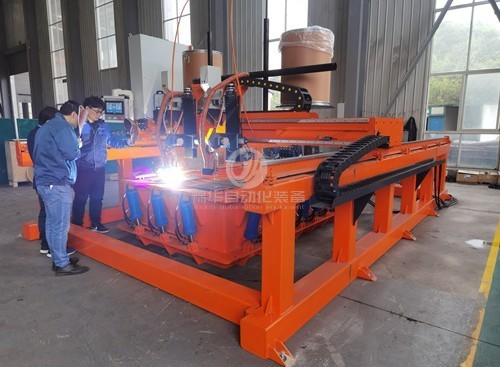

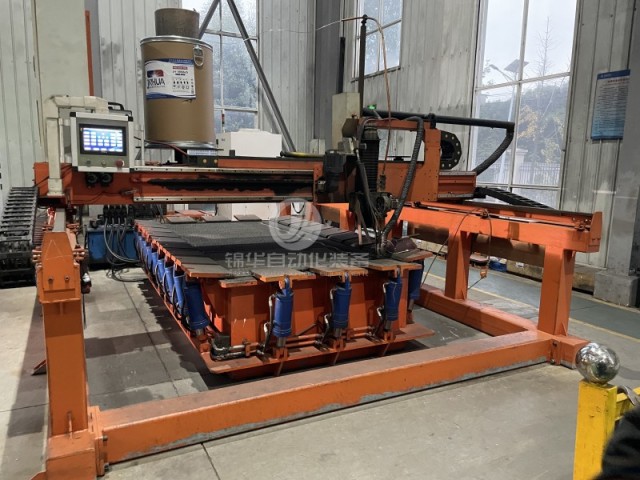

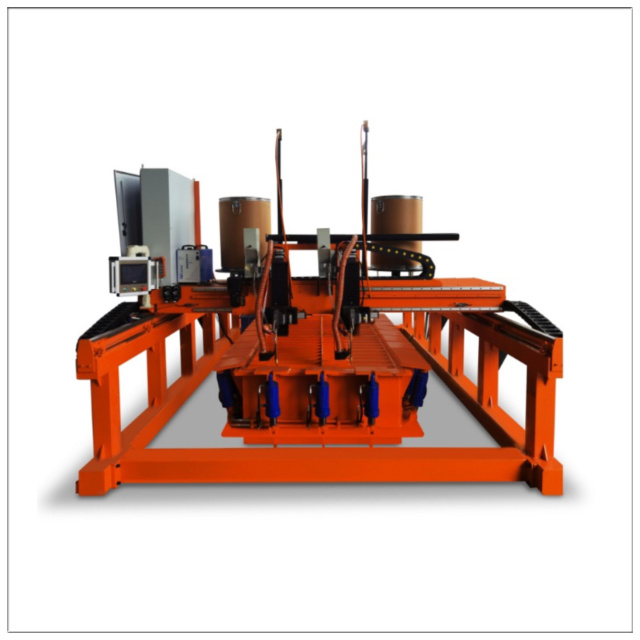

Máquina de revestimento de chapa de desgaste com tocha dupla JH-800D

O JH-800D é uma nova geração de equipamento de revestimento duro de chapa de desgaste plana de arco aberto de tocha dupla, desenvolvido especificamente para revestimento duro de chapa de desgaste. Ele é baseado na introdução e absorção de tecnologia avançada estrangeira, combinada com a situação real doméstica e anos de acumulação técnica.

Características:

Sistema de controle principal
O equipamento emprega um TECO PLC como unidade de controle principal, com uma tela sensível ao toque de 10,2 polegadas para interação homem-máquina. Além disso, um controle remoto sem fio é fornecido para simplificar a operação. A unidade de controle principal suporta CANopen, Modbus, RS-232 e comunicações de barramento industrial padrão, permitindo controle expandido com um computador host. Os eixos X e Y utilizam servo drives de alta inércia Panasonic A6 do Japão, enquanto o mecanismo de elevação do eixo Z emprega drives da Sansha do Japão.

Pistola de Soldagem
Nossos técnicos desenvolveram de forma independente uma nova geração de pistolas de soldagem de superfície especial com base em anos de experiência. A pistola de soldagem é feita de material de cromo-tungstênio-cobre e usinada com precisão em um torno CNC. A cabeça da tocha de soldagem é equipada com um acionamento deslizante de elevação controlado numericamente. A pistola de soldagem possui resfriamento por água circulante, alta condutividade de corrente, uma estrutura resistente e alta condutividade de corrente contínua.

Corrediça de elevação controlada numericamente
O levantamento da pistola de soldagem é acionado por um sistema de transmissão de parafuso de esfera de precisão, controlado por um driver Sansha do Japão e um motor de passo OPG de Taiwan. A pistola de soldagem é montada no suporte deslizante de elevação controlado numericamente para deslocamento e movimento de giro, permitindo que ela cubra totalmente as dimensões especificadas da área de soldagem de superfície na placa.

Elevação do eixo Z
A unidade de controle do eixo Z consiste em um driver de passo Sansha do Japão e um motor de passo OPG de Taiwan.

Controle Operacional
Os operadores de equipamentos precisam apenas inserir a largura, o comprimento e outros parâmetros relevantes do cordão de solda necessários. O sistema calcula automaticamente a trajetória de soldagem de superfície, tornando todo o processo de operação extremamente simples. A seção de controle de alimentação de arame usa um alimentador de arame de acionamento duplo. Nosso mecanismo de alimentação de arame é equipado com uma função de endireitador, permitindo que o arame de soldagem se estenda até 40 mm para soldagem de superfície.

Fonte de alimentação de soldagem de superfície digital inversora
O IGBT de núcleo HM-1250 usa componentes Infineon. Ele emprega tecnologia especial de controle de característica plana desenvolvida para soldagem de superfície. O equipamento ostenta estabilidade contínua, fortes capacidades anti-interferência e outras vantagens, com uma participação de mercado de mais de 40% na indústria de soldagem de superfície. A Infineon é certificada pela IS09001/CE/U-CL/CSA.
